Industrieelektronik von Wallner Automation

Mit dieser Einheit entwickelte Wallner Automation eine Komplettlösung für einen energiesparenden Brauchwasser-Pufferspeicher. Wallner Automation liefert dieses Produkt als eine OEM Lösung und stellt somit erneut die Kompetenz als Gesamtanbieter (Hardware, Software, Mechanik und Fertigung) unter Beweis.

• Temperaturmessung mit PT1000 Fühler
• Cortex M4 Prozessorsystem
• Anbindung an proprietäres CAN Bussystem
• Diverse analoge und digitale Ein- und Ausgänge (IO)

Wie der Name schon verrät, ist die Cool Battery Guide Steuerung dafür zuständig zu erkennen, welche der Akkus am längsten fertig geladen ist. Damit wird dem Benutzer gezeigt, welche Batterie am kühlsten ist und somit verwendet werden kann. Insgesamt können bei dieser Steuerungsplatine bis zu 30 Ladegeräte angeschlossen werden.

• Einbau in Hutschiengehäuse
• PIC Prozessor
• Bis zu drei Geräte über RS485 kaskadierbar
• Kommunikation mit Fronius Ladegeräte

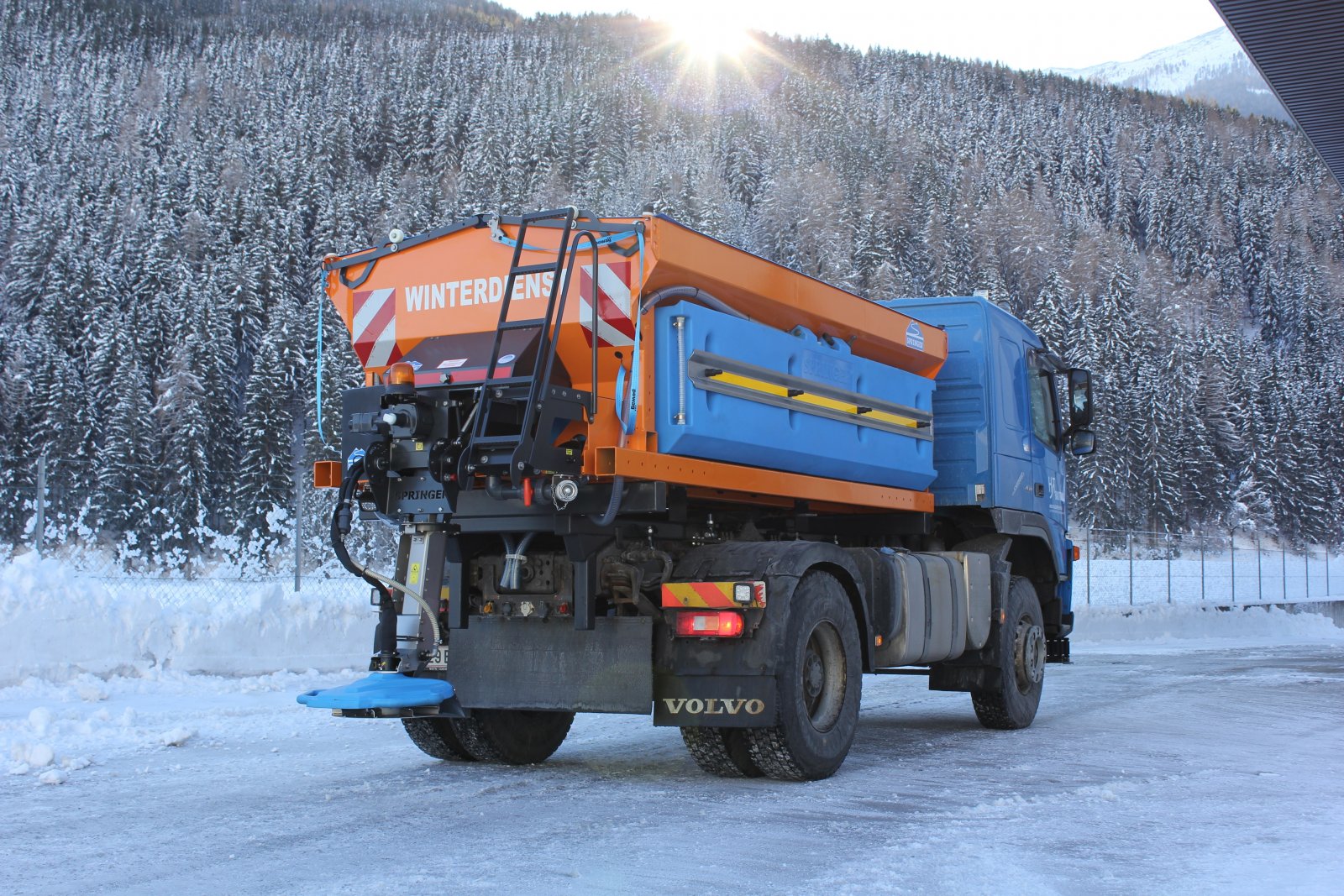

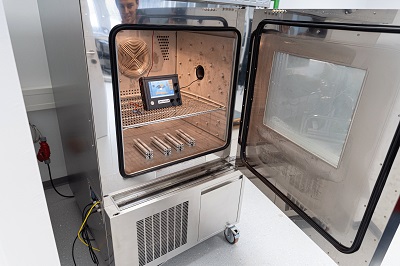

Unser umfangreicher Erfahrungsschatz in der Entwicklung robuster, industrieller Elektronik war Anlass für die Umsetzung eines anspruchsvollen Projektes im Bereich Winterdienstfahrzeuge. Für die Springer Kommunaltechnik GmbH, Hersteller von Streufahrzeugen, entwickelten und fertigten wir bei Wallner Automation ein völlig neuartiges Steuergerät (inkl. Touch-Display) für Streufahrzeuge. Im Wesentlichen wurden mit dem System folgende Funktionalitäten realisiert:

• Ansprechendes User Interface für eine einfache Bedienung des Gerätes
• Embedded Linux
• Ethernet Modbus RTU
• IO´s direkt am Gerät
• CAN zur Kommunikation mit abgesetzten IO Modulen
• Vorbereitet für GPS Empfang und vollautomatische Ausbringung des Streuguts
• Auswertung von Sensoren zur Straßenbelagserkennung (Eis, Regen, Schnee)

Dank jahrelanger Erfahrung in der Industrieelektronik entwickelte Wallner Automation eine neuartige Liftsteuerung für einen namhaften Kunden im Homelift Bereich.

Unsere Entwicklung distanziert sich von der herkömmlichen Standardsteuerung und setzt den Fokus auf eine Platine mit hoher Langzeitverfügbarkeit, die zudem mehr Funktionalitäten aufweist, kostengünstiger ist und sich auf dem neusten Stand der Technik befindet.

Die WLAN-Verbindung garantiert eine einfache Inbetriebnahme mithilfe eines Tablets oder anderen Endgeräten. Des Weiteren lässt sich dadurch auch das Display inklusive Audiosystem im Innenraum steuern, das beispielsweise für Entertainmentzwecke oder als Newsfenster verwendet werden kann – natürlich wieder individuell planbar.

• Cortex A8 Prozessorsystem mit embedded Linux
• Display Schnittstelle für 7" und 10,1" Display
• CAN Schnittstellen
• WLAN
• Ethernet Schnittstelle
• USB 2.0
• Echtzeitregelung der Positionen
• Relais Ausgänge
• analoge und digitale Ausgänge (kurzschluß- und überlastsicher)
• analoge und digitale Eingänge
• Audio Treiber für 2 x 20 Watt Lautsprecher
• uvm.

Zusammen mit der Homeliftsteuerung entwickelten wir von Wallner Automation ein/e Display/IO-Einheit, die zum Rufen der  Liftkabinen konzipiert wurde. Mit diesem System ist es nicht nur möglich den Lift zu holen, es sind auch frei konfigurierbare Grafiken zur Anzeige von gewünschten Zuständen (Stockwerk, Begrüßung, usw.) möglich. Die Kommunikation zur übergeordneten Steuerung erfolgt dabei über CAN.

• digitale Ein- und Ausgänge (kurzschluß und überlastsicher)
• Vollgrafik Display mit 2,4 Zoll
• CAN Kommunikation

Für einen europäischen Premiumhersteller in der Liftbranche entwickelten wir von Wallner Automation eine Treppenliftsteuerung, die die komplette Einheit regelt, das heißt von einer benutzerfreundlichen Bedienung hin bis zu einer ruckfreien, sicheren Bewegung während der Fahrt.

• Sichere Eingänge (SIL) inklusive Sicherheitslogik
• 1 sicherer Ausgang 24VDC / 1A
• 1 sichere Motorsteuerung mit zwei H-Brücken Ausgänge mit einer Leistung von maximal 24VDC / 32A
• USB Service Interface
• Externes graphisches Display (128x64 Pixel, schwarz/weiß)
• Zwei weitere H-Brücken Ausgänge ohne Safety (12VDC / 10A)
• 15 nicht sichere digitale Eingänge

Mit einer völlig neuartigen Steuerung (IOT) für die Entsorgungstechnik brachte Wallner Automation ein  Modul auf den Markt, dass in seiner Funktionalität, Kompaktheit und dem Preisgefüge einzigartig ist.

Durch das GPS-Tracking der Container und einem bedienerfreundlichen Webportal erhalten die Entsorgungsbetriebe alle nötigen Informationen um die optimale Route für die Abholung der Container berechnen zu können. Dabei ist anzumerken, dass das GPS beinahe weltweit die Koordinaten zur Verfügung stellen kann.

Zusammen mit der völlig neu konzipierten „3/4 Vollerkennung“ können sämtliche Anlagendaten, wie z.B. Betriebszustand, Wartungsintervalle, Bewegung und Beschleunigung dem Anlagenbetreiber per GSM (2G, 3G und 4G) übermittelt werden – Stichwort: predictive maintenance

Die Steuerung besitzt bereits alle notwendigen digitalen und analogen IOs onboard. Sollten diese jedoch einmal nicht ausreichen so können über Modbus diverse Erweiterungsmodule angeschlossen werden.

Das Gerät (Falconic®) wurde primär für Presscontainer entwickelt, ist jedoch so flexibel gestaltet, dass zwischenzeitlich weitere Anwendungen, wie z.B. mobile Hackschnitzelheizung, mit der Steuerung realisiert worden sind.

• 2 x analoge Eingänge
• 8 x digitale Eingänge und Ausgänge
• 1 x Modbuskommunikation (RTU) für diverse Erweiterungen
• Optional CAN Schnittstelle
• Integrierter Akku für bis zu 6 Monate Tracking
• Auswertung von Bewegungs- und Beschleunigungsdaten
• Einfachste Hutschienenmontage

Um im Wettbewerb bestehen zu können, läuft heutzutage in hochindustrialisierten Ländern die Fertigung von Produkten meistens vollautomatisiert ab. Zwischenzeitlich werden nicht nur Maschinen sondern auch Transportwege automatisiert und vereinfacht.

Genau für ein solches fahrerloses Transportsystem wurde ein robuster und hochauflösender DVI-Touch Monitor benötigt, der mit einem bereits bestehendem Linux System über Touch das Fahrzeug bedienen kann. Wallner Automation setzte die Anforderungen gemäß den Vorgaben des Kunden um und wurde zudem für die Lieferung der Seriengeräte beauftragt.

• 7" TFT Touchdisplay mit einer Auflösung von 1024 x 600
• resistiver Touch mit Treiber für Linux und Windows basierten Systemen
• DVI-Anschluss
• Versorgungsspannung 9VDC bis 36VDC
• Frontseitiger Schutz von mindestens IP54

Tragbar, akkubetrieben und intuitiv bedienbar – mit grafischer Benutzeroberfläche, entwickelt von erfahrenen Industriedesignern.
Das Gerät steuert und regelt 3 Motoren mit bis zu 200W Leistung, ist mittels WLAN oder Bluetooth auslesbar und bietet ein 2,8" Zoll TFT-Display um weltweit benutzerfreundlich und textlos bedient zu werden. Durch die bürstenlose Technologie zeichnet sich das Gerät unter anderem auch durch sehr geringen Verschleiß aus.

Das Handheld-Gerät weist im Wesentlichen folgende Funktionalitäten auf:

• Ansteuerung und Regelung von 3 Stk. brushless DC Motoren bis zu einer Leistung von 200W, 1KW Peak
• Auswerten der Hall Sensoren und entsprechende Drehzahlregelung
• Positionierung mittels Hall Sensoren
• Logbuch über Bluetooth auslesbar
• QS Daten über WLAN adressierbar
• Cortex M3
• 2,8" Zoll TFT Display für eine intuitive Bedienerführung
• und viele weiter Funktionen ...

Wallner Automation entwickelte als erstes eigenes Produkt eine Funkfernbedienung speziell für den enorm rauen Einsatz auf Baustellen und in der Industrie. Derzeit findet sie vor allem bei Einblasmaschinen zum Verarbeiten von Zellulosedämmstoff sowie sonstigen losen und rieselfähigen Dämmstoffen Verwendung. Dort sorgt sie für die praktische und zeitsparende Regelung der Material- und Luftmenge. Aufgrund der einfachen Anpassbarkeit ist sie darüber hinaus für viele weitere Bereiche bestens geeignet. Fragen Sie einfach nach weiteren Verwendungsmöglichkeiten unter Kontakt.

• Reichweite >200 Meter (im freien Feld)
• Bidirektionale Funkkommunikation
• Analoge und digitale Ein- und Ausgänge (kann nach Kundenvorgaben verändert werden)
• Kommunikation entweder über Funk oder RS485
• Handgerät kann mit Akku und Buskabel betrieben werden
• Robuster Industrie-Akku
• Betriebsdauer mit Akku ca. 30 Std.
• Ladezeit des Akkus ca. 2,5 Std.
• Robustes Gehäuse, speziell für Industrie- und Baustelleneinsätze
• Lieferung erfolgt im robusten Koffer, komplett mit Ladegerät, Handgerät und Empfänger

Wallner Automation ist seit 2008 Mitglied bei der EtherCAT Technology Group. Dadurch sind wir in der Lage sowohl Lösungen mit einem ASIC als auch mit einem FPGA zu realisieren.

Als Beispiel sei hier ein EtherCAT Slave Buskopplers mit FPGA (IPCore) inklusive kundenspezifischer Busanbindung an das I/O-System genannt.

• Altera Cyclone III
• EtherCAT Slave
• inklusive 2 Port Switch

Bei diesem Projekt wurde ein EtherCAT Slave Buskoppler mit FPGA (IPCore) und einer Porterweiterung entwickelt, damit in Summe bis zu vier EtherCAT Ports verwendet werden können.

• Altera Cyclon III
• Kaskadierung der IP-Cores

In einem anderen Projekt realisierte Wallner Automation einen PowerLink Slave Buskoppler mit FPGA-Technologie und Anbindung an ein kundenspezifisches I/O-Protokoll.

• Altera Cyclon III
• PowerLink IP
• 2 Port Hub

Als weiteres Beispiel für die bisher realisierten Projekte im Bereich der Industrie-Elektronik sei hier ein Sercos III-Buskoppler mit FPGA-Technologie und Anbindung an ein kundenspezifisches I/O-Protokoll genannt.

• Altera Cyclon III
• Sercos III als Slave
• 2 Port Switch
